读出电路及数据采集系统-AiT

AiT公司是专业的SiPM读出解决方案厂商,该解决方案由前置放大电路、接口模块、16或者32通道门积分数据采集系统构成。兼容多种SensL公司SiPM阵列,即提供信号复用,也可对信号进行放大。

产品参数

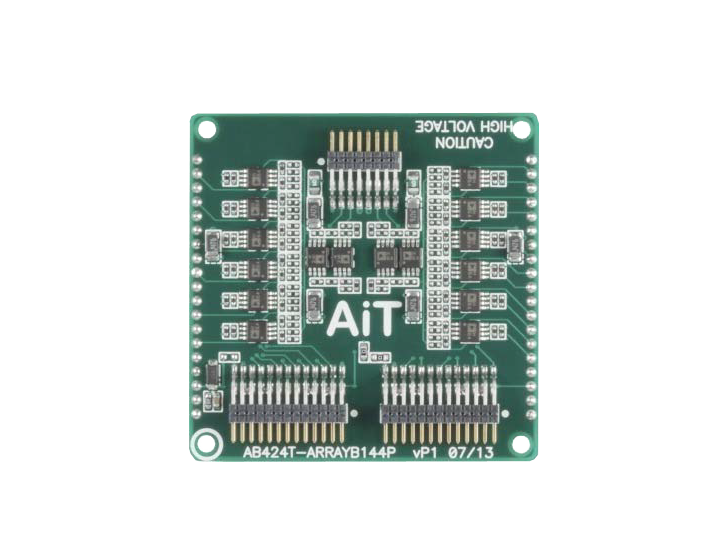

  A8424T一ARRAY144P AB4T-ARRAY64P AB432T-S12642x16 AB4T-S109439059X-2X2
兼容探测器 ArrayC-30035-144P-PCB ArrayC-60035一64P-PCB S12542-0404PB S10943-9059X
探测器产商 SensL SensL 滨松 滨松
探测器类型 硅光电倍增管 硅光电倍增管 M PPC M PPC
通道数 144 64 16 50
结构 阵列(12 x 12) 阵列(8 x8) 阵列(4 x4) 阵列(5 x 10)
位置信号输出 X+ ,X-,Y+,Y- X+ ,X-,Y+,Y- X+ ,X-,Y+,Y- X+ ,X-,Y+,Y-

产品原理

前置放大电路板上带有温度传感器,以便进行温度补偿。通过接口模块(IM)对前置放大电路板进行供电,IM对前置放大电路板进行供电的同时,也对信号进行缓存,IM还包含了用来做触发功能的固定比例鉴别器(CFD)、温度监控、信号sum。数据采集系统(DAQ〕通过USB进行控制,采用门控积分,可同时对16或者32个通道进行采样。ADC具有多种输入范围,提供10ns的时间标记和32 bit的事件计数。
